◆強度試験と試験結果

エイキット株式会社に依頼して強度のテストを行いました。

圧縮強度試験　　・　　引張強度試験

◆鋼製束 引張強度試験

1.件名
引張強度試験
2.目的・概要
ターンバックルの強度を確認する
3.試料情報
試料名・・・・サンプル2種類　A・Bを任意に決めました
個数・・・・計4本
4.試験期間・環境
調査実期間・・・・2011年8月17日
室温・・・・23℃
5．使用設備・装置
試験機
オートグラフ　：島津製作所製　AG-X（100kN）
6．試験方法・条件
6-1　試験方法
引張治具を用いて試験を行いました
ネジ部の間隔を全サンプル30mmに統一して試験を行いました
6-2　試験条件
引張速度：10mm/min
試験温度：常温（23℃）
6-3　試験風景
写真2.試験風景　全体
 写真3.試験風景　拡大
７．試験結果
試験結果を表1示す
荷重-ストローク線図を図1に示す
試験後の試験品を次ページ写真4に示す

表　1
試料名 最大荷重
(N)		 ※破断モード
1 9267 フック部で曲がる
2 9002 フック部で曲がる
3 8714 フック部で曲がる


図　1.　荷重-ストローク線図

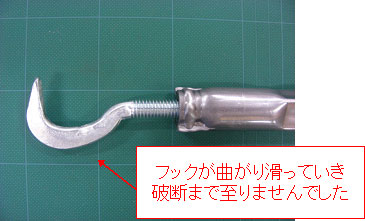

写真　4


8．まとめ
結合部分が強い結果になりましたが、同じ種類の強度差はほとんど見られませんでした。


【結果】
約900kgでフックが曲がりましたが、ツカエースの本体のカシメ（結合部分）は充分な強度が確認されました。
